Tester wanted] Fractal Design Meshify S2 – mallette pour PC à flux d’air de haute qualité à l’essai

337
Partager :

Si vous voulez aujourd’hui assembler un système PC, vous pouvez difficilement éviter le sujet de la circulation de l’air. Un flux d’air sans entrave à travers le boîtier promet des composants froids et donc un faible niveau sonore ou de plus grandes réserves pour l’overclocking. Il n’est donc pas étonnant que presque tous les fabricants de mallettes aient des mallettes appropriées prêtes à l’emploi. L’actuel modèle haut de gamme du fabricant suédois de luxe Fractal Design s’appelle Meshify S2. Nous avons jeté un coup d’œil à la Tour du Midi et l’avons examinée de près.

Ce que nous aimons

  • Qualité de traitement
  • Ventilateurs de boîtier inclus
  • Nombreuses options pour la gestion des câbles

On n’aime pas ça.

  • Ventilateur non raccordé au contrôleur de ventilateur

Contenu :

  • Débit d’air ? Qu’est-ce que je suis censé en faire ?
  • Design et première impression
  • Caractéristiques techniques
  • Équipements et équipements
  • Puissance et température
  • ligne du bas
  • Testeur recherché

Débit d’air ? Qu’est-ce que je suis censé en faire ?

Up
Si vous n’êtes pas familier avec le sujet, nous commencerons par une courte excursion. Il n’y a pas si longtemps, les PC puissants ressemblaient presque à des aspirateurs. Le matériel de l’époque était beaucoup moins efficace que les puces d’aujourd’hui. La technologie de refroidissement n’était pas encore au point et il était très difficile de créer un système puissant et silencieux.

A lire en complément : Data Scientist, toujours le métier de demain

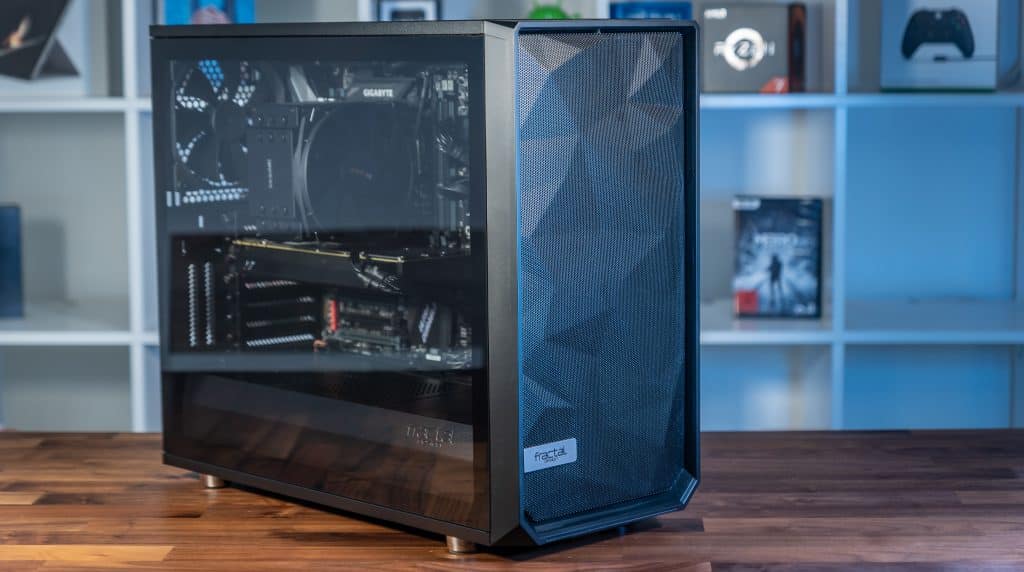

meshify s2

Heureusement, ces temps sont en grande partie révolus. Mais même si les PC finis du segment d’entrée de gamme n’ont plus l’air d’un gros porteur de départ, ils sont bien sûr encore plus silencieux et plus puissants. Vous devez vous débarrasser de la chaleur perdue du CPU, du GPU et de tous les autres composants. Après tout, même le plus gros refroidisseur à tour est inutile si l’air chaud ne peut pas s’échapper du boîtier et si le grand ventilateur de 140 mm ne peut contenir que de l’air préchauffé.

A voir aussi : Lenovo Tab P10 - Tablette Android de 10,1 pouces très lumineuse avec une durée de vie de la pile extrêmement longue à l'essai

Fractal Design Meshify S2 dans notre atelier

Et c’est là que le flux d’air entre en jeu. L’idée derrière tout ça : Un flux d’air constant et non obstrué à travers le boîtier qui expulse rapidement la chaleur générée pendant le fonctionnement du PC. Le système reste ainsi plus frais et plus silencieux et dispose de plus de réserves de puissance, par exemple en cas d’overclocking.

Fractal Design Meshify S2 – Design et première impression

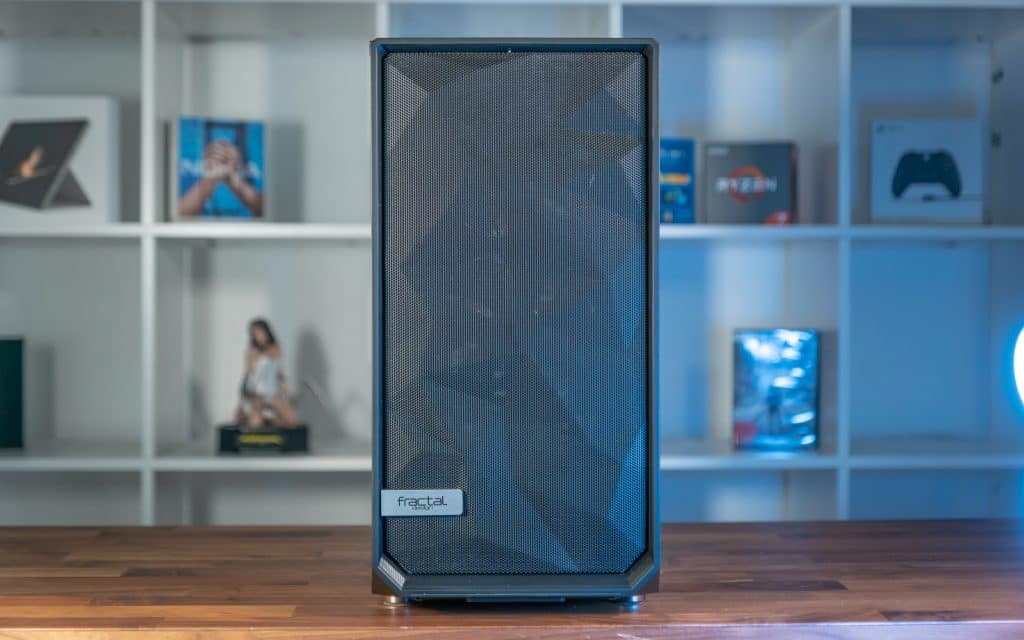

Afin d‘assurer le débit d’air maximum souhaité, toute la façade du Fractal Design Meshify S2 est constituée d’une grille métallique continue qui offre très peu de résistance à l’air entrant. Cependant, le boîtier ne ressemble pas à un bloc monolithique de métal noir, ce qui est dû au motif géométrique intéressant qui orne la façade.

Si vous regardez de plus près le Meshify S2, vous remarquerez une grande similitude avec le Define R6 Case (notre Hands-On), qui est aussi de Fractal Design. Ce n’est rien de mal, parce que le Define R6 est un excellent cas. Ici et là, des modifications ont été apportées au Meshify S2 pour améliorer le débit d’air. Cela inclut, par exemple, le fait qu’il n’y a pas de cage de disque dur dans la zone avant. Au lieu de cela, il y a maintenant trois points de montage à l’arrière du plateau de la carte mère. En général, l’agencement du boîtier est très bien pensé et offre beaucoup de liberté pour la planification et la construction de votre propre système.


Dans l’ensemble, la conception du Meshify S2 est discrète et simple, comme le dit Fractal Design. Cela devrait permettre au boîtier de s’intégrer parfaitement dans la plupart des environnements. La finition est impeccable et précise. Par exemple, toutes les pièces métalliques sont revêtues de poudre et soigneusement ébavurées. Le boîtier est disponible en plusieurs variantes. Des versions avec panneaux latéraux en verre ou en acier sont disponibles. La version en verre est disponible en noir et blanc.

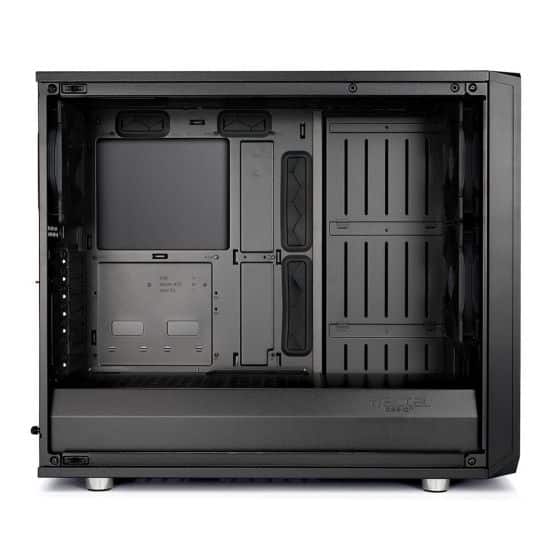

fractal design meshify s2 - 001_fractal fractal design meshify s2 - 018_fractal fractal design meshify s2 - 010_fractal

Caractéristiques techniques

Haut de la page

Données techniques du Fractal Design Meshify S2

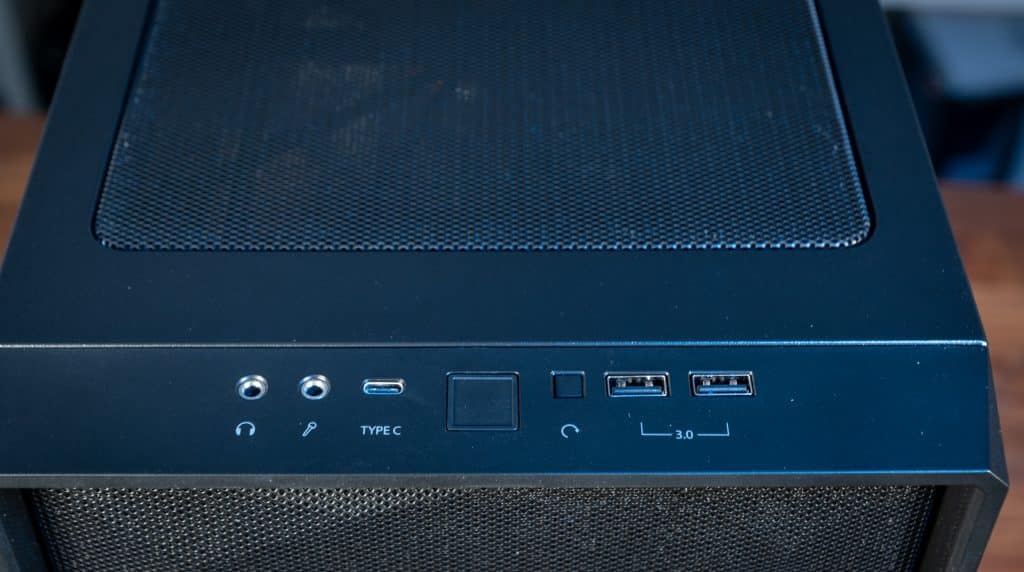

3.5 et 2.5″ Emplacements universels 3 Dédié 2.5″ Emplacements 4 + 2 Emplacements d’extension 7 + 2 verticaux Compatibilité carte mère EATX (jusqu’à 285 mm de largeur), ATX, mATX, ITX, ITX Alimentations compatibles ATX Ports avant 1 x USB 3.1 Gen 2 Type-C,
2 x USB 3.0, E/S
audio Total des emplacements de ventilateur 9 Ventilateur avant 3 x 120/140 mm (2 x Dynamic X2 GP-14 inclus) Ventilateur 3 x 120/140 mm Ventilateur arrière 1 x 120/140 mm (1 x Dynamic X2 GP-14 inclus) Fond de ventilateur 2 x 120/140 mm Filtre anti-poussière Ventilateur inférieur + alimentation électrique, panneau avant, panneau supérieur du ventilateur Radiateurs avant 120/240/360 mm
140/280 mm 120/240/360 mm
140/280/420 mm (hauteur de la carte mère max 35 mm) Radiateurs arrière 120 mm Radiateurs de fond 120/240 mm
140/280 mm Longueur d’alimentation max. 300 mm Longueur maximale du GPU Max. 440 mm avec ventilateurs avant installés Hauteur max. du refroidisseur d’UC 185 mm Gestion des câbles Profondeur 23mm
Ouvertures pour la gestion des câbles Rubans velcro intégrés
pour la gestion des câbles Montage sans outil des panneaux latéraux poussoirs à verrouillage des panneaux latéraux Vis à oreilles
sur les supports de disques durs et SSD Panneau latéral gauche : Verre trempé (version TG) ou Acier
Droit : Acier Dimensions 538 x 233 x 465 mm Poids 10,04 kg Contenu de la livraison Boîtier, mode d’emploi, boîte à accessoires
Fractal Design Meshify S2 dans notre atelier

L’équipement est impressionnant

Up
The Meshify S2 obtient de bons résultats en termes d’équipement. Par exemple, trois grands ventilateurs à boîtier d’un diamètre de 140 mm sont déjà installés en usine – deux à l’avant et un à l’arrière. Au total, le boîtier peut accueillir jusqu’à 9 ventilateurs de 120 ou 140 mm : Trois à l’avant, un à l’arrière, deux en bas et trois en haut. Alternativement, vous pouvez également parier sur un système de refroidissement à eau. Le Meshify S2 peut recevoir jusqu’à trois radiateurs d’une taille maximale de 420 mm et est fourni avec un réservoir.

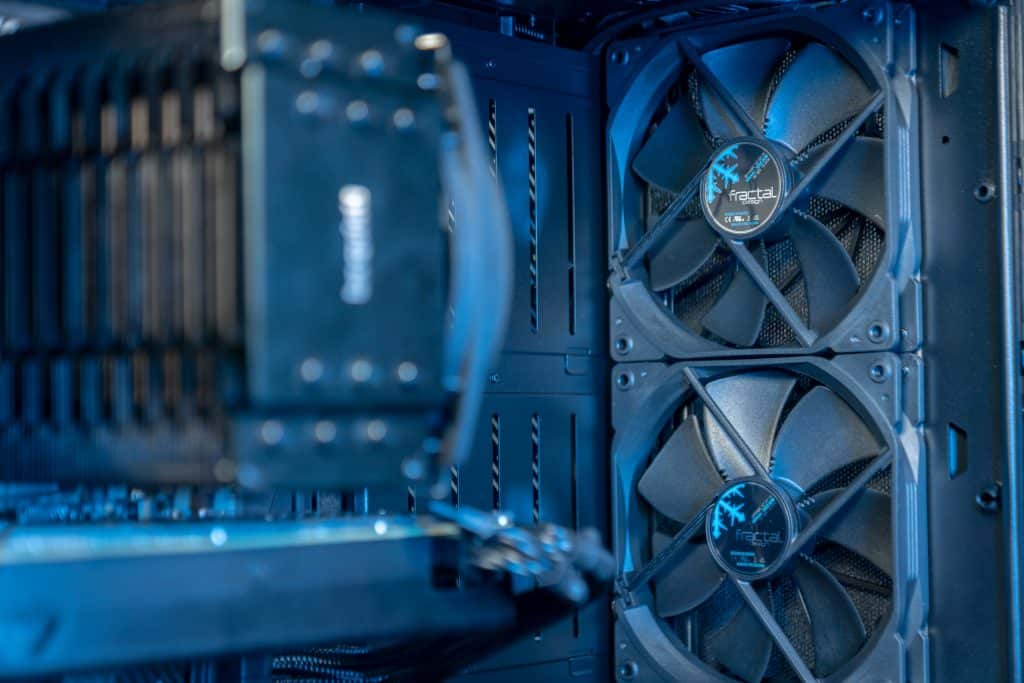

Les deux lustres du boîtier avant

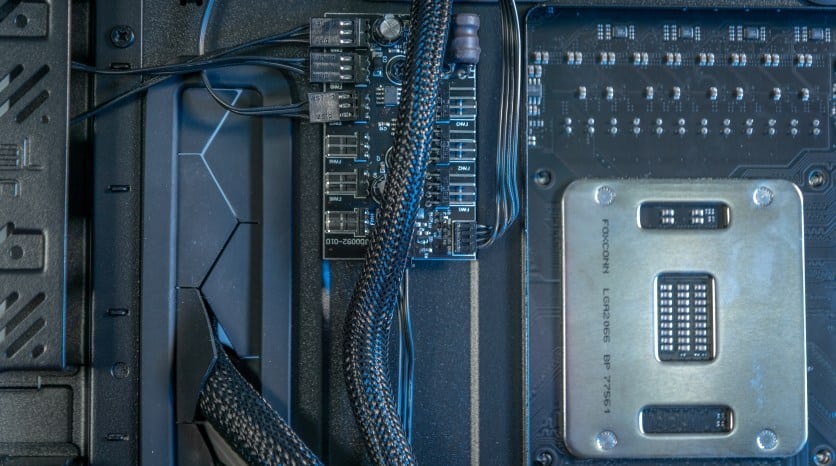

Pour pouvoir contrôler ce nombre impressionnant de ventilateurs, un contrôleur de ventilateur dédié est situé à l’arrière du plateau de la carte mère, qui contrôle jusqu’à trois appareils PWM et jusqu’à six ventilateurs supplémentaires. Le signal PWM est capté par une tête de ventilateur à 4 broches sur la carte mère, tandis que l’alimentation est fournie par un câble d’alimentation SATA. Il est dommage que les ventilateurs du boîtier fourni ne soient pas déjà raccordés au régulateur de ventilateur départ usine. En fait, au début, vous devez même défaire le faisceau de câbles du panneau avant correctement posé afin d’accéder aux câbles du ventilateur, qui sont à nouveau attachés ensemble individuellement.

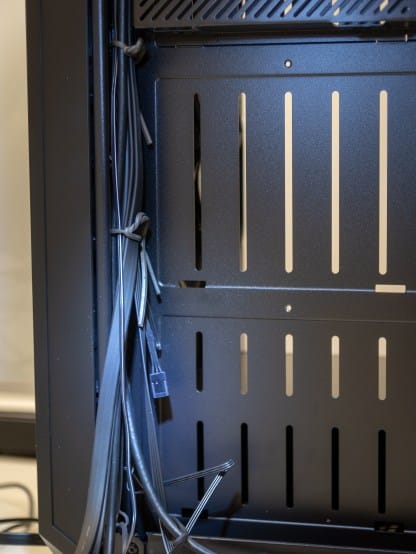

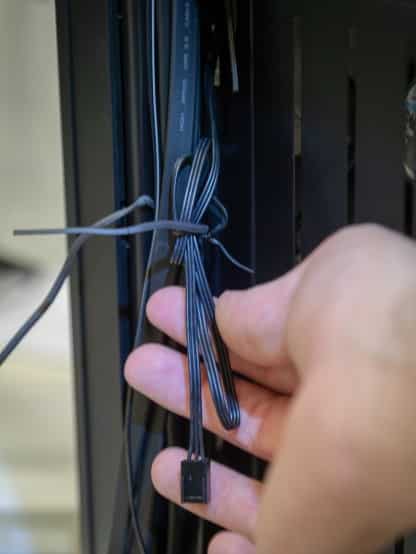

Fractal Design Meshify S2-05335 Die mitgelieferten Lufter sind nicht ab Werk angeschlossen Les purgeurs d’air fournis ne sont pas raccordés en usine. Die Lüftersteuerung La commande du ventilateur

En ce qui concerne les câbles, le Meshify S2 offre une variété d’options de gestion des câbles, ce qui est si important pour une impression de propreté lorsqu’il est logé dans des boîtiers en panneaux de verre. Cela signifie qu’il y a deux bandes Velcro au centre qui ferment solidement afin que tous les câbles puissent être regroupés de façon ordonnée. Il y a plusieurs percées dans le plateau de la carte mère, de sorte qu’aucun câble n’a besoin d’être acheminé à travers l’intérieur visible. De plus, il y a de nombreux endroits dans le boîtier où vous pouvez fixer des serre-câbles. Six serre-câbles sont déjà inclus dans le kit d’accessoires complet.

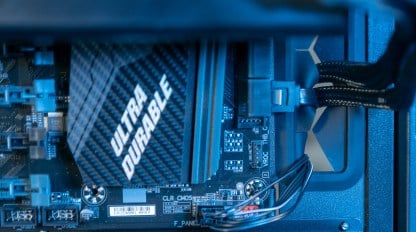

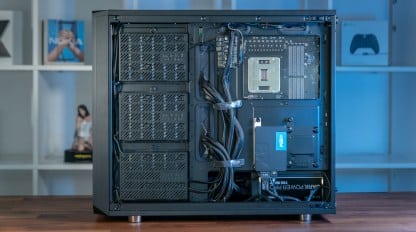

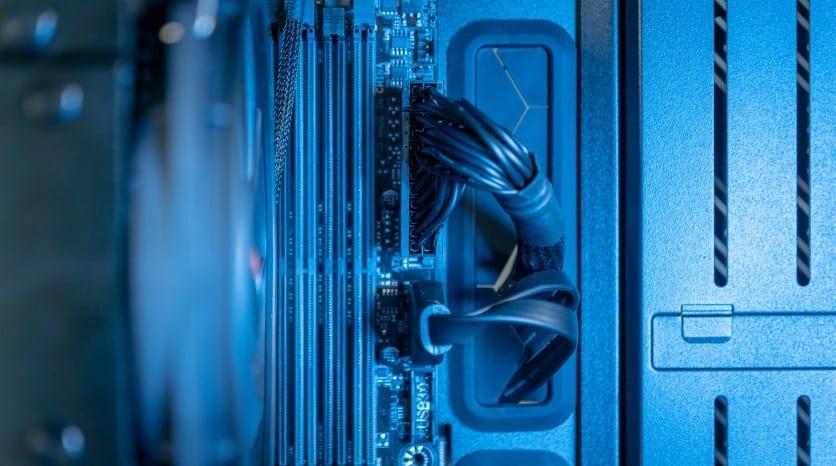

Kabelmanagement made easy La gestion des câbles en toute simplicité Überall kann man Kabel durchführen Les câbles peuvent être acheminés partout Überall kann man Kabel durchführen Les câbles peuvent être acheminés partout

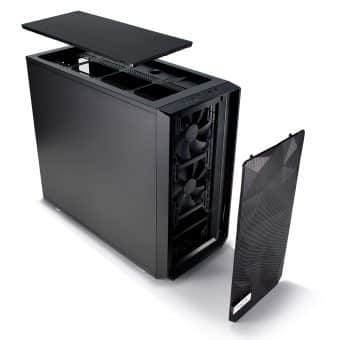

Comme déjà mentionné, la face avant complète du Meshify S2 est constituée d’une grille métallique. Le haut et le bas du boîtier sont également perméables à l’air. Pour éviter que votre système ne se salisse si rapidement, des filtres à poussière sont installés presque partout. Ceux-ci peuvent être facilement enlevés et nettoyés. Seul l’arrière de l’appareil ne comporte pas de filtre. Cependant, cela peut être toléré car il n’y a qu’un seul ventilateur à ce stade, qui ne souffle qu’à l’extérieur. Pratique : Le panneau supérieur peut être facilement retiré par simple pression sur un bouton. Ceci est particulièrement avantageux si vous comptez sur un refroidissement à l’eau sur mesure. Sous le panneau, il y a une ouverture qui retient la buse de remplissage. L’eau, la peinture, etc. peuvent ainsi être rechargés sans qu’il soit nécessaire d’ouvrir tout le boîtier.

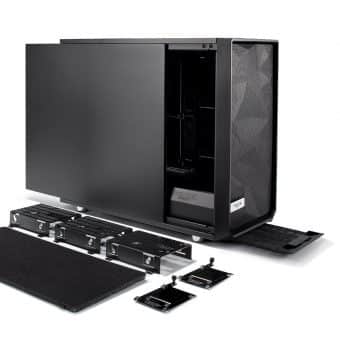

Le montage des entraînements est également simple. Au total, vous pouvez installer jusqu’à trois 3,5″-HDDs, qui peuvent être placés dans des cages amovibles derrière le plateau de la carte mère. En outre, il y a au total quatre points de montage pour 2.5″ lecteurs – deux à l’arrière du plateau de la carte mère et deux sur le couvercle de l’alimentation électrique à l’intérieur. Cependant, il n’y a pas d’espace disponible pour les lecteurs au format 5.25″. Si vous attachez de l’importance à un lecteur optique (Blu-ray, DVD,…), vous devez regarder ailleurs ou placer sur un lecteur externe.

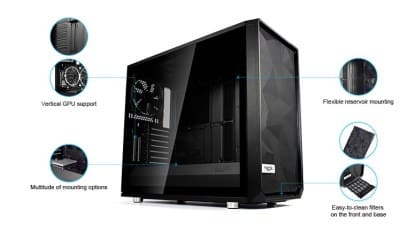

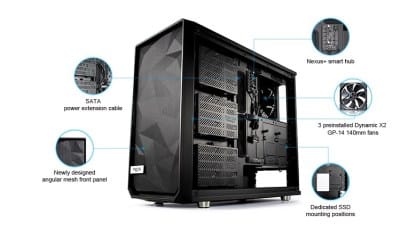

cf2e004d-5b57-485d-9903-819d1268aa38_fractaldesign 61bd37c0-8405-478a-b306-a16b5898f898_fractaldesign

Malheureusement, vous ne pouvez pas vous passer d’outils avec le Meshify S2 – mais au moins vous n’avez pas souvent besoin d’utiliser un tournevis. Une fois la carte mère installée et les lecteurs vissés dans leurs cages ou leurs luges, tout fonctionne à l’aide de vis à molette pratiques. Les parois latérales sont simplement encliquetées en place à l’aide d’attaches à verrouillage par pression. Le panneau d’entrées-sorties sur le panneau avant ne laisse rien à désirer. Outre les boutons d’alimentation et de réinitialisation obligatoires, vous trouverez ici deux connecteurs USB 3.2 Gen 1 type A (appelés « USB 3.0 » par Fractal Design – pfff…), deux connecteurs jack 3.5mm pour écouteurs et microphone, ainsi qu’un port USB 3.2 Gen 2 type C. Ce dernier, cependant, nécessite une carte mère compatible.

Les caractéristiques du Meshify S2 ne laissent pas beaucoup de souhaits insatisfaits.

Fractal Design Meshify S2 dans notre atelier

Meshify S2 : Puissance et température

Sur papier et après la première impression, le Fractal Design Meshify S2 fait bonne figure. Mais qu’en est-il de la performance ? Et est-ce qu’un boîtier conçu pour le débit d’air change la température du tout ?

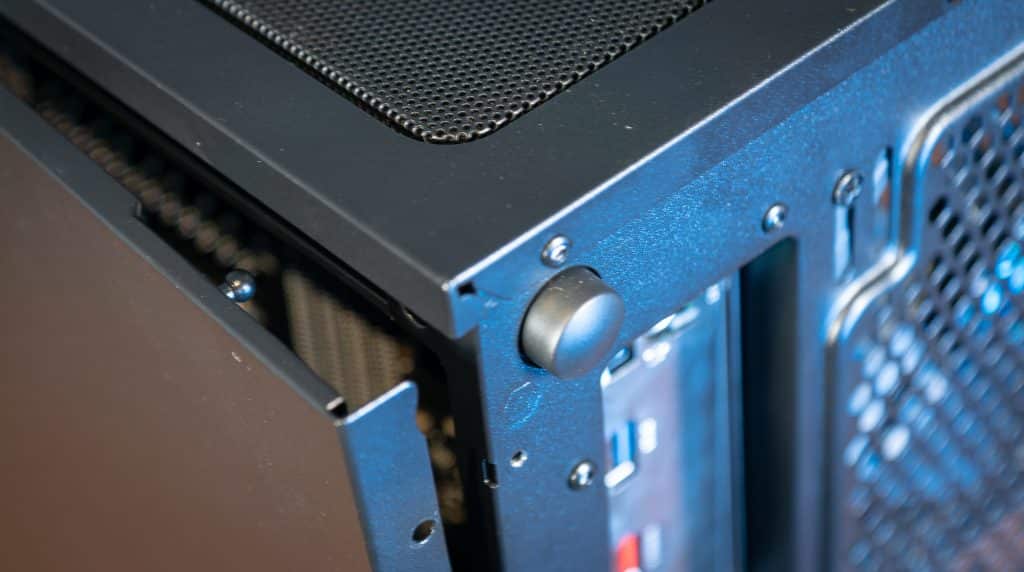

Les parois latérales peuvent être enlevées sans outils

Pour le savoir, nous avons utilisé notre système de référence, que nous avons légèrement modifié à cet effet. Normalement, nous utilisons un Silent Loop 280 AiO refroidissement à l’eau d’être silencieux ! Mais comme un WaKü donne très peu sur le débit d’air du boîtier, nous l’avons remplacé par un refroidisseur d’air traditionnel – dans notre cas c’était le bon vieux Dark Rock Pro 3 – aussi de be quiet ! En conséquence, notre système d’essai ressemblait à ceci :

  • Processeur : Intel Core i7-7820x
  • Carte mère : Gigabyte X299-UD4 Pro
  • RAM : 32 Go HyperX Fury DDR4 DDR4 DDR4 2133
  • GPU : GeForce GTX 1080 Ti dans le design de référence
  • CPU Cooler : silence ! Dark Rock Pro 3
  • Alimentation : soyez silencieux ! Dark Power Pro 750W
  • M.2 SSD : 480 Go Kingston KC1000 PCIe
  • M.2 SSD : 1 To Samsung 970 Evo PCIe de 1 To
  • SATA SSD : 1,2 To Intel DC S3520 SATA SSD

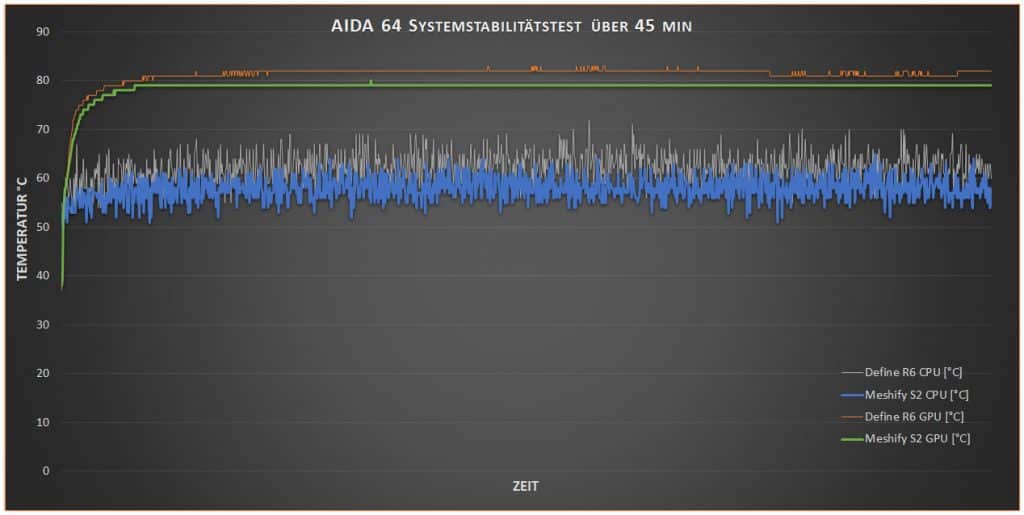

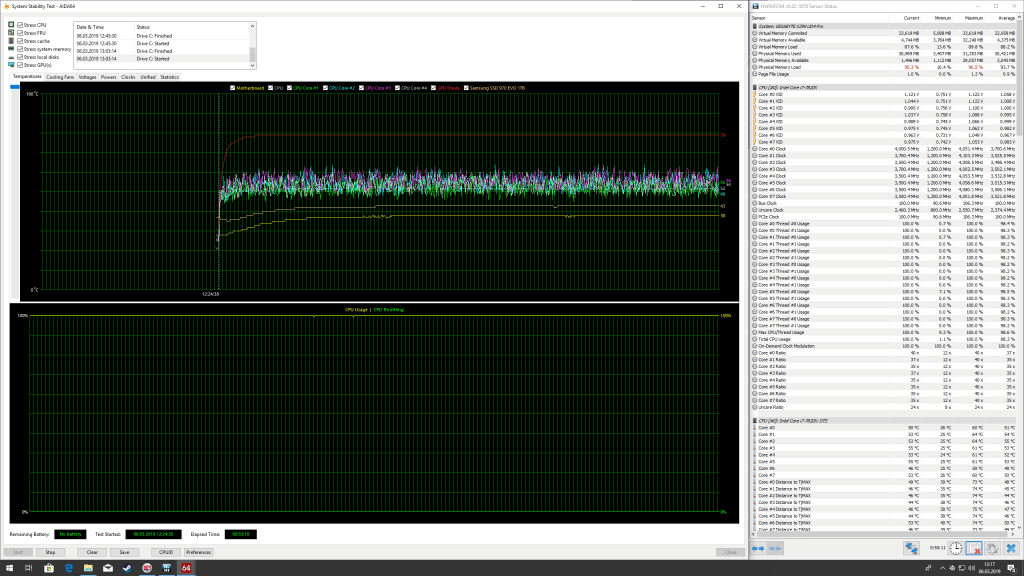

Tout d’abord, nous avons déterminé une valeur initiale avec le cas Fractal Design Define R6, qui contient normalement notre système de test. Le dossier étant clos, nous avons effectué le test de stabilité du système AIDA 64 pendant environ 45 minutes. Les données de température ont été tracées par HWiNFO64. Ensuite, nous avons installé tous les composants dans le Meshify S2 Case et répété le test. La température dans le bureau climatisé était de 22°C dans chaque cas.

Il s’est avéré que notre système dans l’affaire Meshify S2 fonctionnait mieux. Avec le Define R6, la température moyenne était de 62°C (CPU) et 81°C (GPU). Dans le Meshify S2, le GPU est devenu en moyenne seulement 79°C chaud et le CPU même seulement 58°C. Une économie de 2 degrés sur le GPU et même 5 degrés sur le CPU. C’est une valeur décente pour le fait que nous n’avons changé que l’affaire.

De plus, les ventilateurs du Meshify S2 étaient plus silencieux que ceux du Define R6. Mais ni l’une ni l’autre des deux configurations n’est devenue vraiment bruyante. Un signe clair que les fans de Fractal Design Dynamic X2 peuvent vraiment faire quelque chose. Après tout, ils sont intégrés de série dans les deux cas.

Fractal Design Meshify S2 dans notre atelier

ligne du bas

Le Fractal Design Meshify S2 est un boîtier PC de haute qualité qui vous donne beaucoup de liberté dans la construction de votre système. De plus, l’amélioration du débit d’air garantit des températures plus basses. L’économie de température de 2°C ou 5°C obtenue ne semble peut-être pas très importante à première vue, mais notre valeur initiale était déjà atteinte avec un boîtier haut de gamme. C’est pourquoi on laisse au hasard le soin de déterminer s’il vaut la peine de passer de la définition R6 à la définition Meshify S2. Si, cependant, vous venez d’un cas 08/15 avec une ventilation douteuse, l’effet est susceptible d’être beaucoup plus important.

Ce que vous en faites, bien sûr, dépend de vos besoins. Concrètement, moins de température signifie que le PC fonctionne un peu plus silencieusement parce que les ventilateurs doivent tourner moins. De plus, les systèmes froids vivent généralement plus longtemps. D’un autre côté, quelques degrés de moins vous donneront de la place pour quelques MHz de plus d’overclock si vous voulez.

Sinon, il n’y a pas grand-chose à reprocher au Meshify S2. Il offre de nombreuses possibilités pour la gestion des câbles et est livré avec un bon contrôle du ventilateur. De plus, il y a un certain nombre de détails qui montrent que Fractal Design a vraiment pensé à, par exemple, le panneau supérieur amovible ou le panneau latéral amovible, qui ne nécessitent aucun outil.


Avec actuellement (mars 2019) 125 à 140 euros (selon la variante) le cas n’est pas une affaire, mais pour l’offre le prix est tout à fait correct. Si vous souhaitez un peu plus de puissance de refroidissement ou un peu moins de volume, vous pouvez remplacer les ventilateurs fournis – par exemple avec le SilentWings 3 de be quiet ! ou le Noctua NF-S12A.

Test Meshify S2 – Nous vous recherchons

Up
Êtes-vous devenu curieux ? Aimeriez-vous savoir par vous-même si le Fractal Design Meshify S2 est aussi un problème pour vous ? Alors aujourd’hui est votre jour de chance, parce que notre – Attention ! -Le cas de test *badum-tsss* est à la recherche d’un testeur.

Pour vous inscrire au test, veuillez nous écrire dans les commentaires ci-dessous jusqu’au 20.03.2019 comment vous passerez un test. Nous sommes particulièrement intéressés par le cas que vous utilisez actuellement et par les composants que vous installerez dans le Meshify S2. Bien entendu, vous pouvez conserver l’appareil de test après coup.

Conditions de participationL’organisateur du concours est notebooksbilliger.de AG. Toute personne âgée de 18 ans ou plus, originaire d’Allemagne et d’Autriche, peut participer. La date limite d’inscription est fixée au 20.03.2019, 23:59 hrs. Sont exclus de la participation les employés et dirigeants de notebooksbilliger.de AG, de ses filiales et sociétés affiliées, des agences de publicité, de promotion, de marketing ou de production, des prestataires de services web, ainsi que les membres de leur famille (conjoints, parents, enfants, frères et sœurs et leurs partenaires) et les personnes vivant sous leur toit. Pour participer à l’action, le participant doit laisser un commentaire dans le blog dans lequel il s’inscrit en tant que testeur. Pour tester, il existe une copie du boîtier du PC Fractal Design Meshify S2. Le testeur dispose de deux semaines après avoir reçu le prix pour laisser une évaluation du produit d’au moins 300 mots sous le produit correspondant. Chaque participant ne peut participer qu’une seule fois. Un paiement en espèces n’est pas possible. Tout recours judiciaire est exclu. Les gagnants seront informés par e-mail à la fin du concours. Le prix est annulé si les gagnants déterminés ne se présentent pas dans les 14 jours suivant la notification. notebooksbilliger.de AG se réserve le droit de modifier à tout moment les conditions de participation ou de mettre fin ou d’interrompre le concours pour des raisons importantes à tout moment et sans préavis. Ceci s’applique en particulier aux raisons qui perturberaient ou empêcheraient le déroulement prévu de la compétition. En participant à cette promotion, vous acceptez les conditions de participation. Le concours n’a aucun lien avec Facebook et n’est en aucun cas parrainé, soutenu ou organisé par Facebook.
